データ ドリブン ページにマスクを設定する方法

2016/3/8 (火)

一つのマップ ドキュメントで複数の地図レイアウトが作成できるデータドリブン ページですが、インデックス フィーチャだけ地図に表示して、それ以外は非表示にしたいという場合にマスクが設定できれば、と思うことがあります。

レイヤにある [フィルタ設定] を使えば条件に一致したフィーチャだけを表示することができますが、データ ドリブン ページはインデックス フィーチャの指定ごとに動的に切り替えるので、通常の操作では実現できません。

が、[フィルタ設定] をデータ ドリブンと連動することで所望の操作が実現できます。

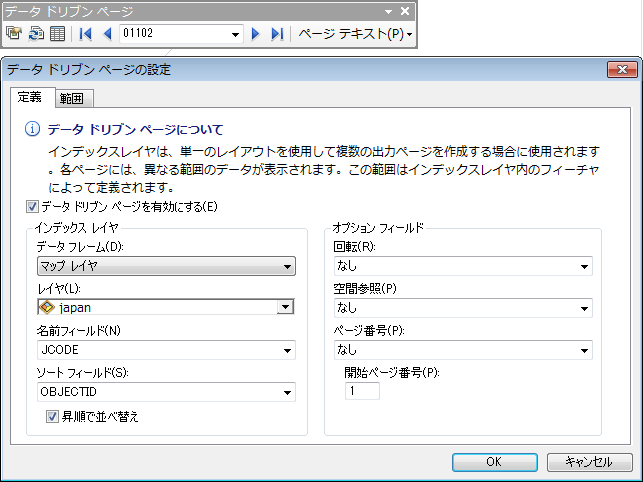

データ ドリブン ページの設定

データ ドリブン ページの設定

データ ドリブン ページを設定すると、レイヤ プロパティの [フィルタ設定] タブ内に、[ページの定義] ボタンが表示されます。マスク用レイヤのプロパティで、ページ名フィールドに「一致しない」ものを表示とすることで、マスクが設定できます。

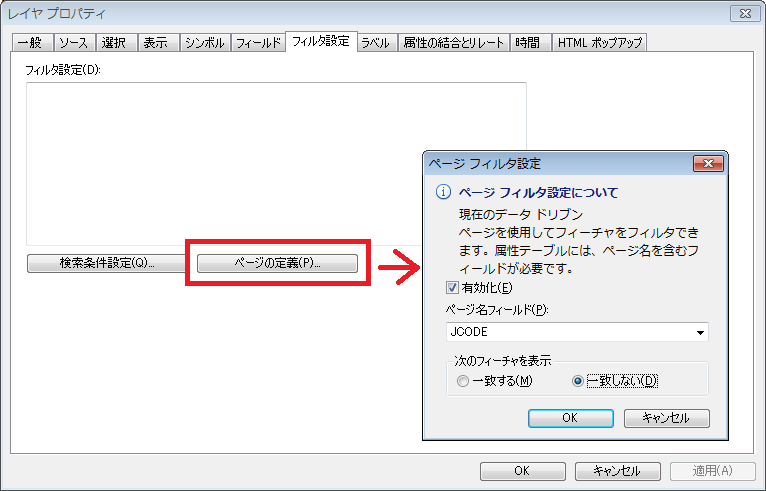

ページ フィルタ設定

ページ フィルタ設定

ちなみに、データドリブン ページのインデックス レイヤーとして指定したレイヤーではページ フィルター設定はできないようです。
